三维点云处理（十五）：Mean-Shift 与 DBSCAN 密度聚类

在处理真实场景的三维激光雷达（LiDAR）或 RGB-D 点云时，数据往往包含复杂的非凸几何形状、不均匀的密度分布以及大量的环境噪点。传统的 K-Means 和 GMM 算法必须预先指定簇数量 ，且难以适应任意形状的非凸聚类。

均值漂移（Mean-Shift） 与 DBSCAN（基于密度的噪声应用空间聚类） 作为两大经典的工程实用范式 (Practically Useful)，无需预设 值，能够自动发现任意几何形状的簇并具备强大的抗噪能力。本章系统梳理这两种算法的数学原理与选型对比。

---

一、 均值漂移聚类 (Mean-Shift Clustering)

1.1 核心思想：概率密度爬山法 (Sliding Window Hill Climbing)

Mean-Shift 是一种基于核密度估计（Kernel Density Estimation, KDE）的非参数迭代算法。它将数据点在空间的分布视为一个概率密度函数，算法的核心思想是寻找概率密度的局部极值点（密度峰值 / "Hill"）。

1.2 算法详细步骤

1. 在数据空间中随机选择半径为 的超球体滑动窗口；
2. 计算窗口内部包含的所有数据点的几何均值中心（质心）：
3. 将滑动窗口的中心平移向量移动至质心 ；
4. 重复步骤 2 和 3，直到窗口中心不再发生显著位移（收敛至局部密度峰值）；
5. 遍历多个初始窗口，对收敛后相互重叠的超球体进行合并与去重（若多个窗口重叠，保留包含数据点最多的窗口）；
6. 根据各个点最终收敛到的密度峰值质心，将数据点归入对应的簇。

1.3 复杂度与优缺点

• 计算复杂度：，其中 为滑动窗口数量， 为利用 KD-Tree / Octree 进行半径搜索的开销。
• 算法优点：
  1. 自动确定簇的数量 ；
  2. 仅需设定单一超参数半径 ；
  3. 对离群噪点具有良好的鲁棒性。
• 算法缺点：
  1. 爬山过程容易陷入局部极小值；
  2. 强烈依赖初始窗口的选择与超参数 ；
  3. 隐式假设簇呈各向同性椭圆/球形；
  4. 主要适用于低维欧氏空间，高维数据下计算效率急剧下降。

---

二、 DBSCAN 密度聚类算法

DBSCAN (Density-Based Spatial Clustering of Applications with Noise) 是最著名的基于密度的聚类算法。它通过定义密度的连通性，能够识别任意非凸几何形状的簇，并显式地将孤立点标记为噪声。

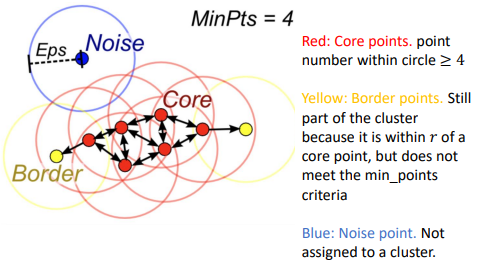

2.1 三大节点类型定义

DBSCAN 基于两个超参数：搜索半径 (Eps) 与 最小邻域点数阈值 (min_samples)。

节点类型	严格数学定义	几何直观含义	聚类处置
核心点 (Core Point)	其半径 超球邻域内的点数 $	N_r(p)	\ge \text{MinPts}$
边界点 (Border Point)	点数 ，但在某个核心点的 邻域内	位于簇边缘的边界点	附属于其邻近的核心点簇
噪声点 (Noise Point)	既不是核心点，也不在任何核心点的 邻域内	孤立飞点或环境噪声	显式标记为噪声剔除

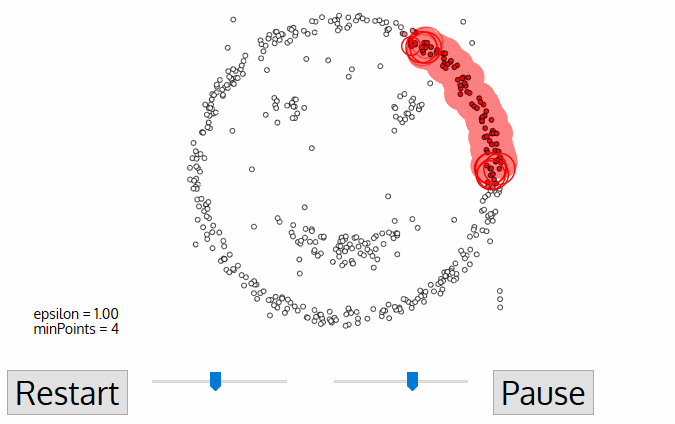

2.2 DBSCAN 算法执行流程

1. 初始化：将点云中的所有点标记为 unvisited（未访问）；
2. 检索与判定：随机选择一个未访问点 ，利用 KD-Tree 检索以 为中心、半径为 的超球邻域：
   • 若邻域点数 ，标记 为核心点，创建一个新簇 ，并将 的邻域点加入候选队列；
   • 若邻域点数 ，暂时将 标记为噪声点；
3. 簇的深度扩展：遍历候选队列中的每个点 ：
   • 若 未被访问，标记为已访问，并检查其 -邻域。若 也是核心点，则将其邻域点合并加入候选队列；
   • 若 尚未归属于任何簇，将其标记归入当前簇 ；
4. 循环终止：当前簇 无法再扩展时，重新随机选择未访问点重复步骤 2~3，直到所有点均被访问。

2.3 复杂度与优缺点

• 计算复杂度：（结合 KD-Tree 进行半径 Nearest Neighbor 搜索）。
• 算法优点：
  1. 无需假设簇形状：能够轻松分割双环、螺旋、蛇形等任意非凸几何拓扑点云；
  2. 自动估计簇数 ；
  3. 强抗噪能力：显式分离环境飞点与噪声。
• 算法缺点：

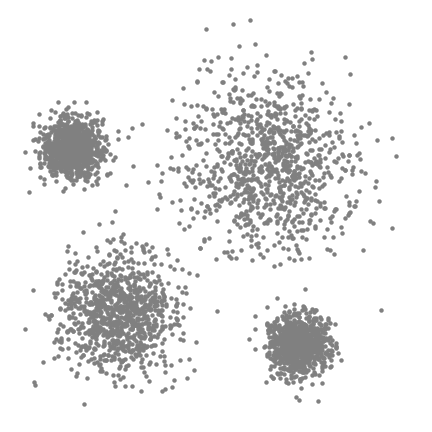

  1. 无法处理密度悬殊的点云：DBSCAN 假设高密度簇由低密度区域分隔，若不同物体点云密度差异极大（如激光雷达近处极密、远处极稀），单一固定半径 会失效；
  2. 难以适应高维特征空间。

2.4 工程实战：自动驾驶 LiDAR 障碍物聚类的“黄金标准”

在自动驾驶感知管线中（非深度学习方案），经过地面滤除（Ground Removal）后的点云是一堆散乱的、且数量未知的悬浮物。DBSCAN 是此时进行障碍物实例分割（聚类出车辆、行人、树木包围盒）的绝对核心与工业界黄金标准。

核心调参经验：

• 搜索半径 (Eps)：这是最致命的参数。LiDAR 点云存在“近密远疏”特性。
  • 设定过小：远处的稀疏车辆会被无情地切碎成多个碎片（严重过分割 Over-segmentation）。
  • 设定过大：等红灯时靠得很近的两辆车，或紧贴路牙的人行道行人，会被粘连融合成一个巨大无比的怪物簇（严重欠分割 Under-segmentation）。
  • 工业界进阶解法：标准的固定半径 DBSCAN 无法完美兼顾远近，实战中通常采用 自适应 DBSCAN (Adaptive DBSCAN)，即让搜索半径 随着距离雷达中心的径向距离 线性或非线性动态增大。
• 最小邻域点数 ：不宜设置过高。通常取 3 ~ 10。如果设置过高，远处的行人（可能只有零星 4 个点）会被错误地当作噪声剔除，导致严重的漏检危机。

---

三、 五大经典聚类算法全景对比

将全书介绍的五大核心聚类算法对比总结如下：

算法名称	距离/相似度测度	簇数量 设定	对离群噪点鲁棒性	高维数据适应性	计算复杂度	适用的几何分布
K-Means	欧氏距离	需预先指定	差（易被孤立点拉偏）	中等		凸集各向同性球形簇
GMM (高斯混合)	欧氏距离 / 协方差	需预先指定	中等	中等		凸集各向异性椭球簇
Spectral (谱聚类)	图连通性 / 相似度	启发式间隙确定	良好	良好	或	任意非凸拓扑流形
Mean-Shift	密度 / 欧氏距离	自动确定	良好	差		密度峰值凸分布
DBSCAN	密度 / 欧氏距离	自动确定	极佳	差		任意非凸几何流形
