三维点云处理（三）：PCA 主成分分析

简介

主成分分析（Principal Component Analysis, PCA）是三维点云处理中最基础也最核心的数学工具。它贯穿了法向量估计、点云降噪、特征提取、数据压缩等几乎所有点云算法。

PCA 的核心思想是：找到一个方向，使得数据点在该方向上的投影方差最大。投影方差越大，意味着数据在该方向上的"展开程度"越高，保留的信息越多。

主成分分析的应用包括：

降维：将高维数据投影到特定方向，保留原始信息分布。
法向量估计：与PCA方法类似。
分类：PCA及核PCA可用于分类任务，无需依赖深度神经网络。
关键点检测
特征点描述

一、物理直觉：投影与方差

1.1 向量内积与投影

两个向量和的内积（点积）定义为：

当为单位向量（）时，内积恰好等于在方向上的标量投影。

1.2 从单点内积到矩阵乘法

当我们将单个点的内积推广到包含个数据点的矩阵（矩阵的每一行代表一个中心化后的数据点）时：

行视角（投影物理意义）：方向向量 依次作用于（点积于）数据矩阵的每一行（每个数据点），一次性批量计算出所有数据点在该方向上的标量投影。
列视角（线性组合视角）：若将矩阵按特征列写成，则，即数据矩阵各特征列按的分量进行线性组合。

1.3 最大投影方差 = 最多信息

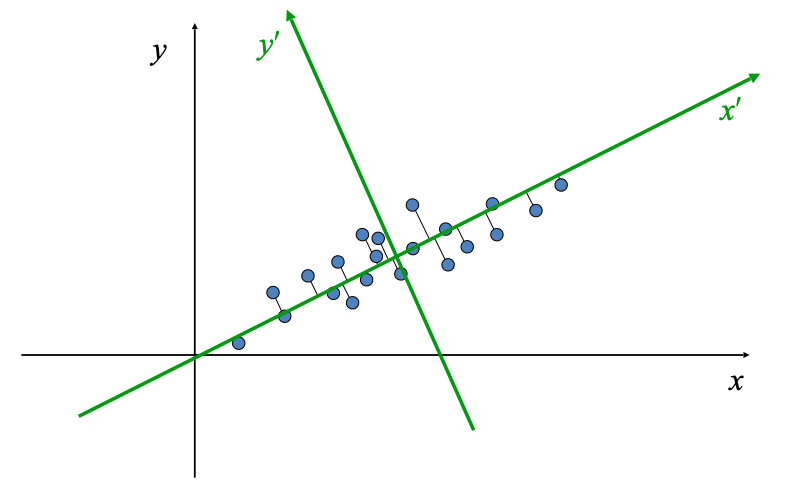

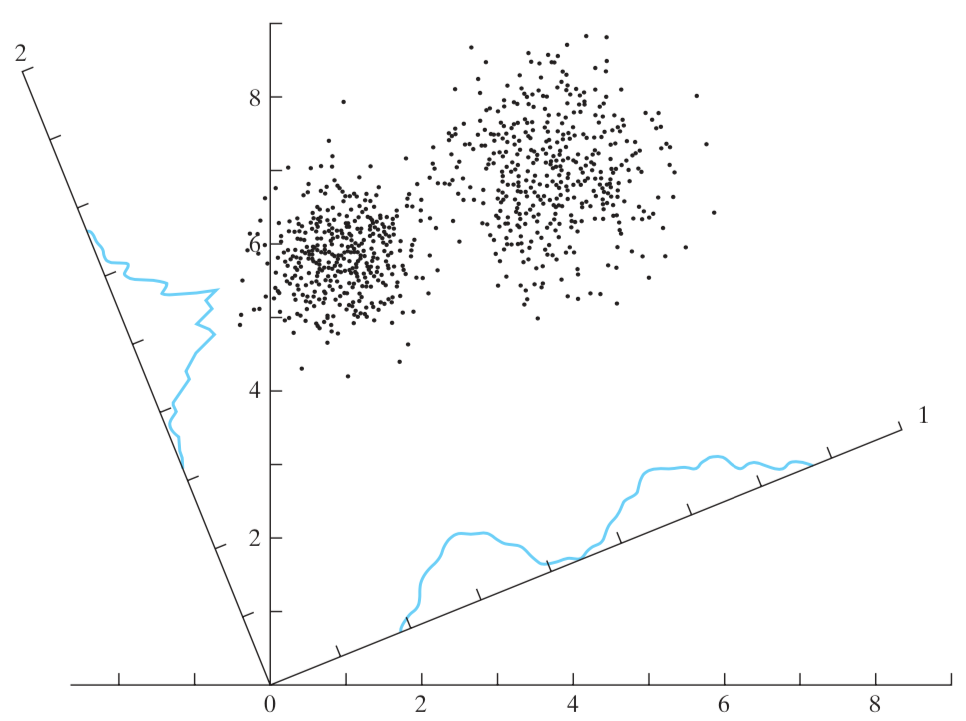

在二维和三维情况下，主成分分析的物理意义是将数据点投影到具有特征性的方向上。每个数据点在该向量上的投影即为该方向的主成分。三维情况下，椭圆的三个轴即为其主成分。

二、数学推导：从优化问题到特征值分解

2.1 数据中心化

给定个维数据点，首先计算均值并中心化：

中心化后的数据矩阵记为：

2.2 协方差矩阵

中心化数据的协方差矩阵定义为：

协方差矩阵是一个实对称半正定矩阵，其对角元素是各维度的方差，非对角元素是两两维度间的协方差。

对于三维点云数据（），协方差矩阵为一个的对称矩阵：

2.3 转化为瑞利商最优化问题

数据点在单位方向上的投影为，投影方差为：

第一主成分的优化问题是：

这正是经典的瑞利商 (Rayleigh Quotient) 极值问题。根据线性代数理论（详细推导参见 [00-核心概念辨析与扩展知识补充 (数学先修课)](file:///i:/Nutstore/1/blog/point-cloud/00-supplementary-knowledge.md)），在单位球面约束下，的极值只能在的特征向量处取得：

要使投影方差最大，方向必须是的最大特征值对应的特征向量。

2.5 主成分的完整结论

对协方差矩阵进行特征值分解：

其中（按降序排列），为正交矩阵。

三、SVD 与 PCA 的等价性

3.1 奇异值分解（SVD）

任意矩阵都可以进行奇异值分解：

其中：

：左奇异向量矩阵（正交）
：奇异值对角矩阵
：右奇异向量矩阵（正交）

3.2 SVD 的几何意义

矩阵乘法可以理解为三步变换：旋转 → 缩放 → 再旋转。

3.3 SVD 与 PCA 的联系

协方差矩阵可以写成：

因此：

SVD 的右奇异向量 就是 PCA 的主成分方向（特征向量）
SVD 的奇异值的平方除以 就是 PCA 的特征值（方差）

在实际计算中，NumPy 的 np.linalg.svd 比 np.linalg.eigh 在数值稳定性上通常更好。

四、PCA 降维与数据压缩

4.1 降维公式

选取前个主成分（），将数据从维降到维：

其中。

重构（近似还原）公式为：

4.2 信息保留率

前个主成分保留了多少信息，可以用累积方差贡献率衡量：

通常选择使贡献率达到 95% 或 99% 的值。

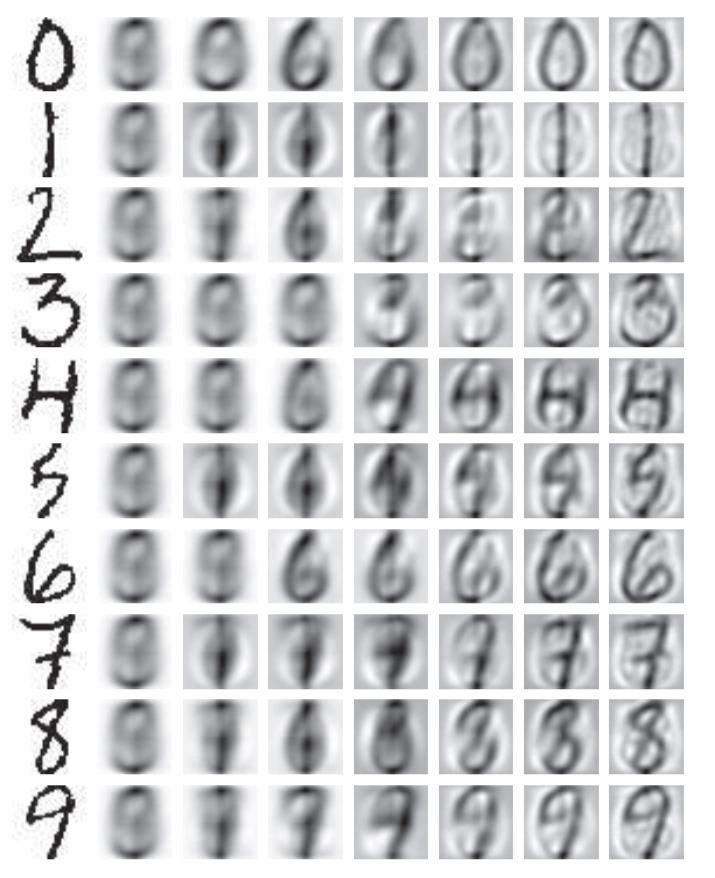

4.3 图像压缩示例

以像素的手写数字图片为例：

步骤	操作	维度
向量化	展开为行向量	维
PCA 降维	选取前个主成分	维
重构还原		维

五、Python 实现

python

import numpy as np

def pca(data, n_components=None):
    """
    对数据矩阵执行 PCA。

    :param data: N x d 的数据矩阵，每行是一个数据点
    :param n_components: 保留的主成分数量，None 表示保留全部
    :return: eigenvalues, eigenvectors, projected_data, mean
    """
    # 1. 计算均值并中心化
    mean = np.mean(data, axis=0)
    centered = data - mean

    # 2. 计算协方差矩阵
    cov_matrix = np.cov(centered, rowvar=False)

    # 3. 特征值分解 (eigh 保证实对称矩阵返回实数特征值)
    eigenvalues, eigenvectors = np.linalg.eigh(cov_matrix)

    # 4. 按特征值降序排列
    idx = np.argsort(eigenvalues)[::-1]
    eigenvalues = eigenvalues[idx]
    eigenvectors = eigenvectors[:, idx]

    # 5. 选取前 n_components 个主成分
    if n_components is not None:
        eigenvectors = eigenvectors[:, :n_components]

    # 6. 投影到主成分空间
    projected = centered @ eigenvectors

    return eigenvalues, eigenvectors, projected, mean


def reconstruct(projected, eigenvectors, mean):
    """从低维投影重构原始数据"""
    return projected @ eigenvectors.T + mean


### 5.1 NumPy 基础实现 (2D 演示)

```python
    # 生成带有相关性的二维数据
    np.random.seed(42)
    theta = np.pi / 6  # 旋转 30 度
    R = np.array([[np.cos(theta), -np.sin(theta)],
                  [np.sin(theta),  np.cos(theta)]])
    raw = np.random.randn(200, 2) @ np.diag([3, 0.5])  # 长轴:短轴 = 6:1
    data = raw @ R.T  # 旋转

    eigenvalues, eigenvectors, proj, mean = pca(data)

    print("特征值 (方差):", eigenvalues)
    print("第一主成分方向:", eigenvectors[:, 0])
    print("第二主成分方向:", eigenvectors[:, 1])
    print(f"第一主成分贡献率: {eigenvalues[0]/sum(eigenvalues)*100:.1f}%")

5.2 工程实战：基于 PCA 提取点云的定向包围盒 (OBB)

在自动驾驶中，我们需要将聚类后的点云（如一辆汽车）用一个紧凑的 3D 框包围起来。这正是 PCA 的典型应用：通过 PCA 找到点云的三个主轴方向，以此构建定向包围盒 (Oriented Bounding Box, OBB)。

Open3D 内部已经利用 PCA 封装了这一功能：

python

import open3d as o3d
import numpy as np

# 1. 生成模拟的车辆点云 (长条形)
np.random.seed(0)
points = np.random.randn(1000, 3) @ np.diag([4.0, 1.8, 1.5]) # 长宽高
pcd = o3d.geometry.PointCloud()
pcd.points = o3d.utility.Vector3dVector(points)
pcd.paint_uniform_color([0.6, 0.6, 0.6])

# 2. 利用 PCA 提取定向包围盒 (OBB)
# 底层逻辑：计算点云协方差矩阵 -> 特征值分解 -> 特征向量作为 OBB 的旋转矩阵
obb = pcd.get_oriented_bounding_box()
obb.color = (1, 0, 0) # 红色框

# 3. 提取轴对齐包围盒 (AABB, 不用 PCA，直接取 XYZ 极值) 作为对比
aabb = pcd.get_axis_aligned_bounding_box()
aabb.color = (0, 1, 0) # 绿色框

print("OBB 旋转矩阵 (即 PCA 的特征向量):")
print(obb.R)

# 可视化对比
# o3d.visualization.draw_geometries([pcd, obb, aabb])

实战经验：对于自动驾驶中的车辆，OBB 比 AABB 紧凑得多，能准确反映车辆的真实朝向（Heading），这对于碰撞检测和轨迹预测至关重要。

六、PCA 在三维点云中的双重应用

在三维点云处理中，PCA 有两种截然不同的用法：

应用场景	选取的特征向量	物理含义
全局主方向提取	最大特征值的特征向量	点云整体延展最开的方向（主轴）
局部法向量估计	最小特征值的特征向量	局部表面的法线方向（详见第五章）

关键区分：不要混淆这两者！最大特征值方向是点云最"展开"的方向（切平面主轴），而最小特征值方向是点云最"薄"的方向（法线方向）。这个混淆是许多开源代码中最常见的 bug。

总结

概念	数学表达	物理意义
第一主成分	最大特征值的特征向量	数据方差最大的方向
第主成分	第大特征值的特征向量	与前个正交的方差最大方向
特征值		第主成分方向上的方差
降维投影		保留前个主成分的低维表示
重构		从低维表示近似还原原始数据

下一章我们将学习 Kernel PCA（核主成分分析），解决 PCA 在非线性数据分布下的局限性。
